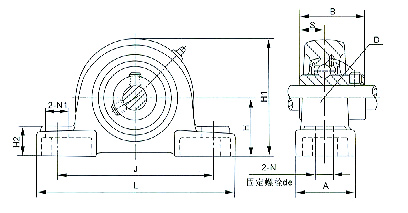

UCP200(Z90500)型带立式座顶丝外球面球轴承

说明：此为带座外球面球轴承最典型最常见的一种型式，适用于所有的传动装置和轴与安装面平行的机械上。

带座轴承代号		外型尺寸 Shape Dimension												带座轴承重量	配用轴承代号		配用轴座承代号
新代号 New type No.	旧代号 Pro type No.	D	B	S	L	J	H	H₁	H₂	A	N	N₁	d_e	带座轴承重量	新代号 New type No.	旧代号 Pro type No.	新代号 New type No.	旧代号 Pro type No.
UCP203	Z90503	40	27.4	11.5	125	96	30.2	57	14	36	13	19	M10	0.6	UC203	90503
UCP204	Z90504	47	31.0	12.7	127	95	33.3	65	14	38	13	19	M10	0.7	UC204	90504	P204	Z504
UCP205	Z90505	52	34.1	14.3	140	105	36.5	71	15	38	13	19	M10	0.8	UC205	90505	P205	Z505
UCP206	Z90506	62	38.1	15.9	165	121	42.9	83	17	48	17	23	M14	1.3	UC206	90506	P206	Z506
UCP207	Z90507	72	42.9	17.5	167	127	47.6	93	18	48	17	23	M14	1.6	UC207	90507	P207	Z507
UCP208	Z90508	80	49.2	19.0	184	137	49.2	100	18	54	17	23	M14	1.9	UC208	90508	P208	Z508
UCP209	Z90509	85	49.2	19.0	190	146	54.0	106	20	54	17	23	M14	2.2	UC209	90509	P209	Z509
UPC210	Z90510	90	51.6	19.0	206	159	57.2	114	21	60	20	26	M16	2.6	UC210	90510	P210	Z510

　

注：根据部标《GB/T7810》，该型座配以UEL200型轴承或UK200+H2300型轴承，可装配成为带立式座偏心套外球面球轴承或带立式座紧定套外球面球轴承，本厂均生产供货。
