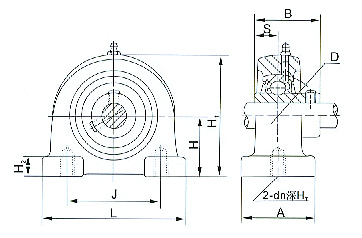

UCPA200(ZA90500)型带窄立式座顶丝外球面球轴承 |
|
说明：座的底部有两个安装螺丝孔，宽度大大压缩，尤其适用于安装面积有限的部位。
|
带座轴承代号 |
外 形 尺 寸(mm)
Shape Dimension(mm) |
带座
轴承
重量
(kg) |
配用轴承代号 |
配用轴座承代号 |
|
新代号
New
type No. |
旧代号
Pro
type No. |
D |
B |
S |
C |
J |
H |
H1 |
H2 |
H3 |
A |
de |
新代号
New
type No. |
旧代号
Pro
type No. |
新代号
New
type No. |
旧代号
Pro
type No. |
| UCPA203 |
ZA90503 |
40 |
27.4 |
11.5 |
76 |
52 |
30.2 |
62 |
11 |
12 |
40 |
M10 |
0.6 |
UC203 |
90503 |
PA203 |
ZA503 |
| UCPA204 |
ZA90504 |
47 |
31.0 |
12.7 |
76 |
52 |
30.2 |
62 |
11 |
12 |
40 |
M10 |
0.6 |
UC204 |
90504 |
PA204 |
ZA504 |
| UCPA205 |
ZA90505 |
52 |
34.1 |
14.3 |
84 |
56 |
36.5 |
72 |
12 |
15 |
45 |
M10 |
0.8 |
UC205 |
90505 |
PA205 |
ZA505 |
| UCPA206 |
ZA90506 |
62 |
38.1 |
15.9 |
94 |
66 |
42.9 |
84 |
12 |
18 |
50 |
M12 |
1.2 |
UC206 |
90506 |
PA206 |
ZA506 |
| UCPA207 |
ZA90507 |
72 |
42.9 |
17.5 |
110 |
80 |
47.6 |
95 |
13 |
20 |
55 |
M12 |
1.7 |
UC207 |
90507 |
PA207 |
ZA507 |
| UCPA208 |
ZA90508 |
80 |
49.2 |
19.0 |
116 |
84 |
49.2 |
100 |
13 |
20 |
58 |
M12 |
2.0 |
UC208 |
90508 |
PA208 |
ZA508 |
| UCPA209 |
ZA90509 |
85 |
49.2 |
19.0 |
120 |
90 |
54.2 |
108 |
13 |
22 |
60 |
M12 |
2.2 |
UC209 |
90509 |
PA209 |
ZA509 |
| UCPA210 |
ZA90510 |
90 |
51.6 |
19.0 |
130 |
94 |
57.2 |
116 |
14 |
25 |
64 |
M16 |
2.9 |
UC210 |
90510 |
PA210 |
ZA510 | |
|
注：根据部标《JB5303》，该型座配以UEL200型轴承或UK200+H2300型轴承，可装配成为带窄立式座偏心套外球轴承或带窄立式座紧定套外球轴承，本厂均生产供货。 | |
|
