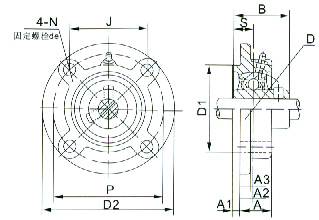

UCFC200(TY90500)型带凸圆形座顶丝外球面球轴承 |
|
说明：座低面带有圆形凸台，可置于机架的圆孔中，因此安装精度高、定位准确。
|
带座轴承代号 |
外形尺寸
Shape Dimension(mm) |
带座
轴承
重量
(kg) |
配用轴承代号 |
配用轴座承代号 |
|
新代号
New type
No. |
旧代号
Pro
type No. |
D |
B |
S |
D1 |
D2 |
J |
P |
A |
A1 |
A2 |
A3 |
N |
De |
新代号
New
type No. |
旧代号
Pro
type No. |
新代号
New
type No. |
旧代号
Pro
type No. |
|
UCFC203 |
TY90503 |
40 |
27.4 |
11.5 |
58 |
97 |
53.0 |
75 |
19 |
4 |
9 |
6 |
12 |
M10 |
0.5 |
UC203 |
90503 |
FC203 |
TY503 |
|
UCFC204 |
TY90504 |
47 |
31.0 |
12.7 |
62 |
100 |
55.1 |
78 |
20.5 |
5 |
10 |
7 |
12 |
M10 |
0.7 |
UC204 |
90504 |
FC204 |
TY504 |
|
UCFC205 |
TY90505 |
52 |
34.1 |
14.3 |
70 |
115 |
63.6 |
90 |
21 |
6 |
10 |
7 |
12 |
M10 |
1.0 |
UC205 |
90505 |
FC205 |
TY505 |
|
UCFC206 |
TY90506 |
62 |
38.1 |
15.9 |
80 |
125 |
70.7 |
100 |
23 |
8 |
10 |
8 |
12 |
M10 |
1.3 |
UC206 |
90506 |
FC206 |
TY506 |
|
UCFC207 |
TY90507 |
72 |
42.9 |
17.5 |
90 |
135 |
77.8 |
110 |
26 |
8 |
11 |
9 |
14 |
M12 |
1.6 |
UC207 |
90507 |
FC207 |
TY507 |
|
UCFC208 |
TY90508 |
80 |
49.2 |
19.0 |
100 |
145 |
84.8 |
120 |
26 |
10 |
11 |
9 |
14 |
M12 |
2.1 |
UC208 |
90508 |
FC208 |
TY508 |
|
UCFC209 |
TY90509 |
85 |
49.2 |
19.0 |
105 |
160 |
93.3 |
132 |
26 |
12 |
10 |
14 |
16 |
M14 |
2.7 |
UC209 |
90509 |
FC209 |
TY509 |
|
UCFC210 |
TY90510 |
90 |
51.6 |
19.0 |
110 |
165 |
97.6 |
138 |
28 |
12 |
10 |
14 |
16 |
M14 |
3.1 |
UC210 |
90510 |
FC210 |
TY510 | |
|
注：根据国标《GB/T7810》，该型座配以UEL200型轴承或UK200+H2300型轴承，可装配成为带滑块座偏心套外球面球轴承或带滑块座紧定套外球面球轴承，本厂均生产供货。
| |
|
