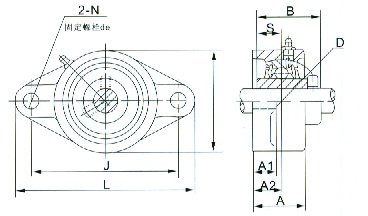

说明：结构轻巧安装方便，适于安装在面积较小的传动部位。其两螺栓孔中心距与同型号方形座对角螺栓孔中心距一致，因此可以代替方形座。此形轴承座符合日本工业标准《JIS》
|
带座轴
承代号 |
外 形 尺 寸(mm)
Shape Dimension(mm) |
带座轴
承重量
(kg)
|
配用轴
承代号
|
配用轴
座承代
号 |
| D |
B |
S |
L |
J |
H |
A |
A1 |
A2 |
N |
de |
| UCFL204 |
47 |
31.0 |
12.7 |
113 |
90 |
60 |
25.5 |
11 |
15 |
12 |
M10 |
0.5 |
UC204 |
FL204 |
| UCFL205 |
52 |
34.1 |
14.3 |
130 |
99 |
68 |
27 |
13 |
16 |
16 |
M14 |
0.6 |
UC205 |
FL205 |
| UCFL206 |
62 |
38.1 |
15.9 |
148 |
117 |
80 |
31 |
13 |
18 |
16 |
M14 |
0.9 |
UC206 |
FL206 |
| UCFL207 |
72 |
42.9 |
17.5 |
161 |
130 |
90 |
34 |
15 |
19 |
16 |
M14 |
1.2 |
UC207 |
FL207 |
| UCFL208 |
80 |
49.2 |
19.0 |
175 |
144 |
100 |
36 |
15 |
21 |
16 |
M14 |
1.6 |
UC208 |
FL208 |
| UCFL209 |
85 |
49.2 |
19.0 |
188 |
148 |
108 |
38 |
16 |
22 |
19 |
M16 |
1.9 |
UC209 |
FL209 |
| UCFL210 |
90 |
51.6 |
19.0 |
197 |
157 |
115 |
40 |
16 |
22 |
19 |
M16 |
2.2 |
UC210 |
FL210 | |
|
注：该型座配以UEL200型轴承或UK200+H2300型轴承，可装配成为带菱形座偏心套外球面球轴承或带菱形座紧定套外球面球轴承，本厂均生产供货。
| |
|
