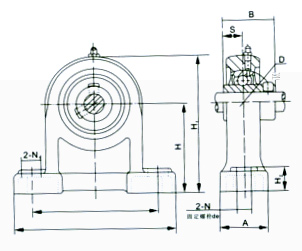

UCPH200(ZH90500)型带高中心式座顶丝外球面球轴承

说明：轴中心高比普通立式座高。

带座轴承代号

外型尺寸
Shape Dimension

带座轴承重量

配用轴承代号

配用轴座承代号

新代号
New type No.
旧代号
Pro type No.
D
B
S
L
J
H
H1
H2
A
N
N1
de
新代号
New type No.
旧代号
Pro type No.
新代号
New type No.
旧代号
Pro type No.
UCPH203 ZH90503 40 27.4 11.5 127 96 70 101

15

 40

13

 19

M10

1.0

UC203

 90503

PH203

 ZH503
UCPH204 ZH90504 47 31.0 12.7 127 95 70 101 15 40 13 19 M10 1.0 UC204 90504 PH204 ZH504
UCPH205 ZH90505 52 34.1 14.3 140 105 80 114 16 50 13 19 M10 1.2 UC205 90505 PH205 ZH505
UCPH206 ZH90506 62 38.1 15.9 165 121 90 130 18 50 17 21 M14 1.8 UC206 90506 PH206 ZH506
UCPH207 ZH90507 72 42.9 17.5 167 127 95 140 19 60 17 21 M14 2.4 UC207 90507 PH207 ZH507
UCPH208 ZH90508 80 49.2 19.0 184 137 100 149 19 70 17 25 M14 2.4 UC208 90508 PH208 ZH508
UCPH209 ZH90509 85 49.2 19.0 190 146 105 157 20 70 17 25 M14 3.7 UC209 90509 PH209 ZH509
UCPH210 ZH90510 90 51.6 19.0 206 159 110 165 22 70 20 25 M16 4.1 UC210 90510 PH210 ZH510
　

注：根据部标《JB5303》，该型座配以UEL200型轴承或UK200+H2300型轴承，可装配成为带高中心立式座偏心套外球面球轴承或带高中心立式座紧定套外球
迷那球轴承，本厂均生产供货。
